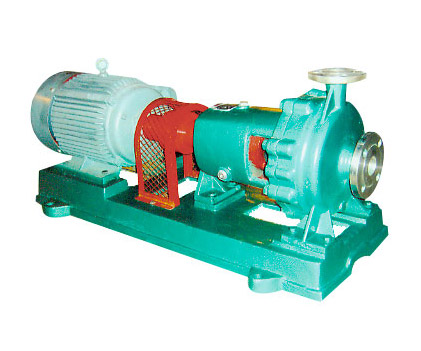

CPN無堵塞化工堿泵

發(fā)布時間2021/4/21 20:56:42
發(fā)布作者
產品點擊
參考價格未定價

詳細說明


CPN堿泵的五大結構特點：
1、在泵體上鑄有支腳，可承受來自管路的任何載荷并直接傳給基礎，這樣泵轉子不會因泵承受載荷而產生彎曲，從而保證了軸承和機械密封有最佳的使用壽命。
2、裝有經由精密加工高剛度的泵軸，裝有稀油潤滑的軸承，軸承體的油位用油尺來測量，可靠實用易行。泵設計有軸向間隙調整機構，可降低磨損對泵性能的影響。
3、葉輪開式結構，抗腐蝕性能好，不易堵塞。
4、填料密封和單雙端面機械密封；有內外裝式和平衡、非平衡型結構。
5、動力配套采用Y型普通電機或YB型防爆電機。
CPN型無堵塞堿泵與介質接觸的主要零件材質如下
ZG1Cr18Ni9、 ZG1Cr18Ni9Ti、ZGOCr18Ni12MO2Ti 、 ZG1Cr18Ni12MO2Ti、ZG00Cr14Ni14Si4、ZG00Cr18Ni10 、ZGCr28 、ZG1Cr18Mn13MO2 以及316、316L、Monelt等。
CPN型無堵塞堿泵性能范圍（按設計點）
流量：(Q)1.6~400m3/h 　　
揚程：(H)5~125m
工作壓力：P≤1.6MPa 　　　
工作溫度：20~+150℃
CPN堿泵流量揚程等性能參數(shù)

型號	流量Q		揚程H	轉速n	功率N(kw)		效率	允許汽蝕余量h(m)	葉輪直徑D
型號	(m3/h)	(L/s)	(m)	(r/min)	軸功率	電機功率	%	允許汽蝕余量h(m)	(mm)
CPN25-25-125	1.6	0.44	5	1450	0.05	0.55	45	1	125
CPN25-25-160			8		0.09	0.55	37		160
CPN25-25-200			12.5		0.155	0.75	35		200
CPN25-25-250			20		0.26	1.5	33		250
CPN40-32-125	3.2	0.89	5	1450	0.09	0.55	46	1	125
CPN40-32-160			8		0.17	0.75	42		160
CPN40-32-200			12.5		0.29	1.1	38		200
CPN40-32-250			20		0.49	2.2	35		250
CPN50-32-125	6.3	1.75	5	1450	0.19	0.55	45	1	125
CPN50-32-160			8		0.34	0.75	40		160
CPN50-32-200			12.5		0.65	1.5	33		200
CPN50-32-250			20		1.27	2.2	27		250
CPN65-50-125	12.5	3.47	5	1450	0.31	0.55	55	1.2	125
CPN65-50-160			8		0.53	0.75	51		160
CPN65-40-200			12.5		0.93	1.5	46		200
CPN65-40-250			20		1.75	3	39		250
CPN65-40-315			32		3.3	5.5	33		315
CPN80-65-125	25	6.94	5	1450	0.53	0.75	64	1.4	125
CPN80-65-160			8		0.88	1.5	62		160
CPN80-50-200			12.5		1.49	2.2	57		200
CPN80-50-250			20		2.569	4	53		250
CPN80-50-315			32		5.067	7.5	43		315
CPN100-80-125	50	13.88	5	1450	0.92	1.5	74	1.7	125
CPN100-80-160			8		1.58	2.2	69		160
CPN100-65-200			12.5		2.5	4	68		200
CPN100-65-250			20		4.3	5.5	65		250
CPN100-65-315			32		7.5	11	58		315
CPN125-100-200	100	27.77	12.5	1450	4.66	7.5	73	2.2	200
CPN125-100-250			20		7.56	11	72		250
CPN125-100-315			32		12.82	18.5	68		315
CPN125-100-400			50		22.69	30	60		400
CPN150-125-250	200	55.55	20	1450	14.1	18.5	77	3.2	250
CPN150-125-315			32		23.2	30	75		315
CPN150-125-400			50		38.9	45	70		400
CPN200-150-250	400	111.1	20	1450	26.9	37	81	4.5	250
CPN200-150-315			32		44.1	55	79		315
CPN200-150-400			50		69.8	90	78		400
型號	流量Q		揚程H	轉速n	功率N(kw)		效率	允許汽蝕余量h(m)	葉輪直徑D
型號	(m3/h)	(L/s)	(m)	(r/min)	軸功率	電機功率	%	允許汽蝕余量h(m)	(mm)
CPN25-25-125	3.2	0.89	20	2900	0.33	1.1	53	1.8	125
CPN25-25-160			32		0.61	2.2	46		160
CPN25-25-200			50		1.01	4	43		200
CPN25-25-250			80		1.74	7.5	40		250
CPN40-32-125	6.3	1.75	20		0.66	1.5	52	1.8	125
CPN40-32-160			32		1.17	3	47		160
CPN40-32-200			50		2.26	5.5	38		200
CPN40-32-250			80		4.28	11	32		250
CPN50-32-125	12.5	3.47	20		1.33	3	51	1.8	125
CPN50-32-160			32		2.37	4	46		160
CPN50-32-200			50		4.38	7.5	39		200
CPN50-32-250			80		8.25	15	33		250
CPN65-50-125	25	6.94	20		2.2	3	62	2	125
CPN65-50-160			32		3.82	5.5	57		160
CPN65-40-200			50		6.55	11	52		200
CPN65-40-250			80		11.84	18.5	46		250
CPN65-40-315			125		21.8	30	39		315
CPN80-65-125	50	13.88	20		3.95	5.5	69	2.4	125
CPN80-65-160			32		6.5	11	67		160
CPN80-50-200			50		10.8	15	63		200
CPN80-50-250			80		19.11	30	57		250
CPN80-50-315			125		36.2	45	47		315
CPN100-80-125	100	27.77	20		7.074	15	77	3.2	125
CPN100-80-160			32		11.9	22	73		160
CPN100-65-200			50		18.9	37	72		200
CPN100-65-250			80		32	55	68		250
CPN100-65-315			125		54.9	75	62		315
CPN125-100-200	200	55.55	50		35.4	45	77	4.5	200
CPN125-100-250			80		58.1	75	75		250
CPN125-100-315			125		97.26		70		315
