化工泵系列

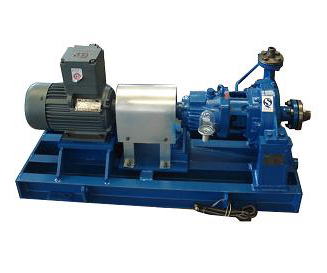

QXP小流量高揚程切線流泵

發布時間2021/4/21 20:56:04
發布作者
產品點擊
參考價格未定價

詳細說明


QXP切線流泵是一種小流量高揚程的單級單吸部分流泵，尤其是對含固介質容易磨損的工況而設計的，QXP泵的制造材料根據輸送介質的要求可用碳鋼、不銹鋼、20#合金、蒙耐爾、哈氏合金及其它特殊合金制造。QXP化工泵由于其特殊設計，在流量偏離設計點時，葉輪及泵軸不存在不平衡徑向力的作用，確保了泵的運轉穩定，軸承壽命長。此泵由于葉輪為全開式，同時采用合適的機械密封及其它密封，運轉中無泄漏，密封性能好。泵由于采用切線流泵設計技術，從零流量至設計流量變化時，泵的揚程為一恒定值，這一特點特別適用于與噴嘴配套使用的場合，也適應其它各種要求泵具有自調特性的場合，同時該泵對葉輪與前后泵蓋間隙不敏感，當由于磨擦、腐蝕造成間隙變大時，泵的性能基本保持不變化。QXP切線流泵還可以采用變頻調速器控制調速，性能調整便利，可與計算機連接，對泵實行電腦控制，方便操作。

QXP切線流泵性能參數表

型號	葉輪代號	葉輪直徑	進口直徑mm	出口直徑mm	流量 m3/h	揚程 m	軸功率 KW	配用功率（KW）
								r=1.0	r=1.4	r=1.86
1QXP-20	A	125	25	20	0.1～1.4	24	0.46	0.75	1.1	1.5
	B	115			0.1～1.3	20
	C	105			0.1～1.2	16
1QXP-35	A	165	25	20	0.1～1.8	41	1.5	2.2	3	4
	B	150			0.1～1.5	35
	C	135			0.1～1.2	28
1QXP-50	A	195	25	20	0.1～1.5	59	2.4	3	4	5.5
	B	180			0.1～1.4	50
	C	165			0.1～1.3	41
1QXP-80	A	250	25	20	0.1～1.6	95	4.5	5.5	7.5	11
	B	225			0.1～1.5	80
	C	205			0.1～1.3	64
3QXP-20	A	125	32	20	1～3.3	24	1.1	1.5	2.2	3
	B	115			1～3	20
	C	105			1～2.8	16
3QXP-35	A	165	32	20	1～4.3	41	3	4	5.5	7.5
	B	150			1～3.9	35
	C	135			1～3.5	28
3QXP-50	A	195	32	20	1～5	59	5.5	7.5	11	15
	B	180			1～4.7	50
	C	165			1～4.3	41
3QXP-80	A	250	32	20	1～5	95	10.5	15	18.5	22
	B	225			1～4.6	80
	C	205			1～4.2	64
6QXP-20	A	125	40	25	3～6.8	24	2.2	3	4	5.5
	B	115			3～6.9	20
	C	105			3～6.2	16
6QXP-35	A	165	40	25	3～7.6	41	4.2	5.5	7.5	11
	B	150			3～6.9	35
	C	135			3～6.2	28
6QXP-50	A	195	40	25	3～7.6	59	6.8	7.5	11	15
	B	180			3～7	50
	C	165			3～6.4	41
6QXP-80	A	250	40	25	3～8	95	11	15	22	30
	B	225			3～7.2	80
	C	205			3～6.6	64
10QXP-80	A	250	50	32	6～13.6	95	13.5	18.5	30	37
	B	225			6～12.2	80
	C	205			6～11	64
10QXP-100	A	280	50	32	6～15	120	16.5	18.5	30	37
	B	270			6～14	110
	C	260			6～13	100
