化工泵系列

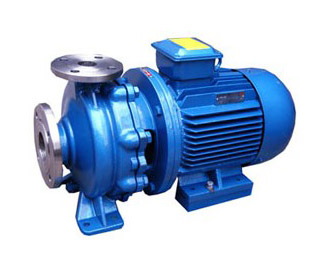

IHZ直連式化工離心泵

發布時間2021/4/21 20:49:07
發布作者
產品點擊
參考價格未定價

詳細說明


IHZ型化工離心泵，按照國際尺度ISO2858的規定，在原型的基礎上對IH進行改進而成的。該系列泵轉子部件檢驗和更換，無需拆卸與泵連接的管道，也不用拆卸電機轉子，只需松開拉緊螺絲，將電機整體后移即把泵軸與電機軸分開，就可以檢驗或更壞配件，十分利便。因為泵軸與電機軸能夠分開，保持了電機的完整性，其技術指標和性能參數達到國內同類先進水平。
IHZ型化工離心泵，按照國際尺度ISO2858的規定，在原型的基礎上對連接、傳動、密封等部門進行精心設計和改進而生產發明的新一代產品。傳動方式，泵軸與電機軸采用錐度配和直聯方式，從傳動端看，泵為順時針方向旋轉。

IHZ化工離心泵性能參數表

型號泵進口-出口-葉輪 (mm)(mm)(mm)	流量 (m3/h)	揚程 (m)	配用電機		效率 (%)
型號泵進口-出口-葉輪 (mm)(mm)(mm)	流量 (m3/h)	揚程 (m)	型號	功率(KW)	效率 (%)
50-32-125	12.5	20	Y90L-2	2.2	60
50-32-125	6.3	5	Y801-4	0.55	54
50-32-160	12.5	32	Y100L-2	3	54
50-32-160	6.3	8	Y801-4	0.55	48
50-32-200	12.5	50	Y132S1-2	5.5	48
50-32-200	6.3	12.5	Y802-4	0.75	42
50-32-250	12.5	80	Y160M1-2	11	38
50-32-250	6.3	20	Y90S-4	1.5	32
65-50-125	25	20	Y100L-2	3	69
65-50-125	12.5	50	Y901-4	0.55	64
65-50-160	25	32	Y132S1-2	0.5	65
65-50-160	12.5	5	Y802-4	0.75	60
65-40-200	25	50	Y132S2-2	7.5	60
65-40-200	12.5	12.5	Y90S-4	1.1	55
65-40-250	25	80	Y160M2-2	15	50
65-40-250	12.5	20	Y100L1-4	2.2	46
80-65-125	50	20	Y132S1-2	5.5	75
80-65-125	25	5	Y802-4	0.75	71
80-65-160	50	32	Y132S2-2	7.5	73
80-65-160	25	8	Y90L-4	1.5	69
8050-200	50	50	Y160M2-2	15	69
80-50-200	25	12.5	Y100L1-4	2.2	65
80-50-250	50	80	Y180M-2	22	63
80-50-250	25	20	Y100L2-4	3	60
80-50-315	50	125	Y200L2-2	37	54
80-50-315	25	32	Y132S-4	5.5	52
100-80-125	100	20	Y160M1-2	11	78
100-80-125	50	5	Y90L-4	1.5	75
100-80-160	100	32	Y160M2-2	15	78
100-80-160	50	8	Y100L1-4	2.2	75
100-65-200	100	50	Y180M-2	22	76
100-65-200	50	12.5	Y112M-4	4	73
100-65-250	100	80	Y200L2-4	37	72
100-65-250	50	20	Y132S-4	5.5	69
100-65-315	100	125	Y280S-2	75	66
100-65-315	50	32	Y160M-4	11	63
125-100-200	200	50	Y225M-2	45	81
125-100-200	100	12.5	Y132M-4	7.5	76
125-100-250	200	80	Y280S-2	75	78
125-100-250	100	20	Y160M-4	11	76
125-100-315	100	32	Y160L-4	15	73
125-100-400	100	50	Y200L-4	30	65
150-125-250	200	20	Y180M-4	18.5	81
150-125-315	200	32	Y200L-4	30	79
200-150-250	400	20	Y225S-4	37	79
200-150-315	400	32	Y225M-4	45	79
200-150-400	400	50	Y280S-4	75	77
